安全帽安裝方式 =================================== |
|
|
1. 全罩所使用的麥克風 會產生風切聲的角度約210度(如左圖) |
|
|
2. 一般風切大都是由下巴處捲入 安裝時請將麥克風朝上(如左圖) |
|
|
3. 3/4 罩所使用的軟管式麥克風 會產生風切聲的角度約210度(如左圖) |
|
|
4. 使用時請將他調整成水平角度 背面將能有效抗風切 |
|
|
5. 如果角度如左圖.將有可能產生風切聲
PS:使用時請盡量將麥克風頭靠近嘴巴 |
|
|

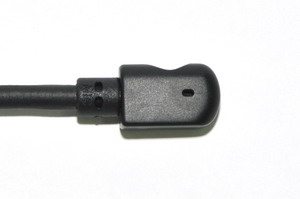

一般車友都將接頭留在左側 |
|
|
1. 先將右側內襯拆下 方式是將1拉出,再將2抽出 |
|
|
2. 將內襯取出 |
|
|
3. 將內襯掀開 |
|
|

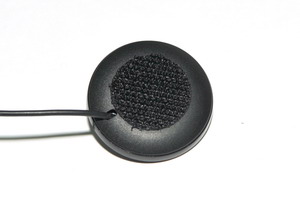

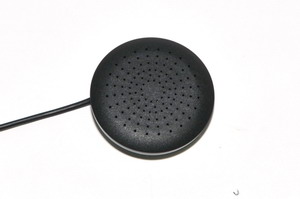

4. 將喇叭(長的那端)黏貼於此 |
|
|
5. 將內襯蓋回去 |
|
|
6. 將整個內襯裝回原位 方式是將1插入,再將2壓下 |
|
|
7. 將左側內襯拆下 方式是將1拉出,再將2抽出 |
|
|
8. 將內襯取出 |
|
|
9. 將內襯掀開 將喇叭(短的那端)黏貼於此 |
|
|
10. 將內襯蓋回去 |
|
|

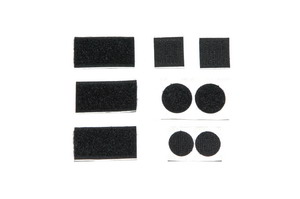

11. 將魔鬼氈母面黏貼在線材上 |
|
|

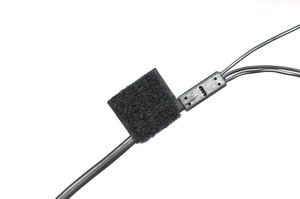

12. 將魔鬼氈對折互黏 |
|
|

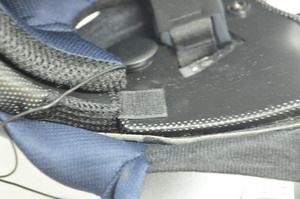

13. 將魔鬼氈勾面黏貼於左圖的位置上 |
|
|

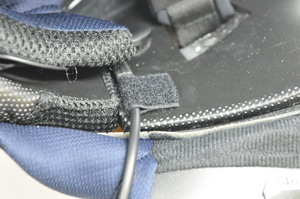

14. 將對折互黏的地方與魔鬼氈勾面對黏 |
|
|
15. 將接頭從左圖的縫中穿出 |
|
|
16. 將圓形小魔鬼氈黏在麥克風的位置 |
|
|

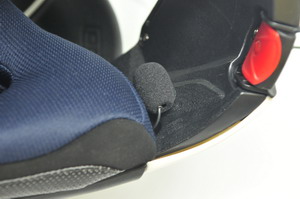

17. 將麥克風黏上.麥克風頭朝上 |
|
|
18.. 將整個內襯裝回原位 方式是將1插入,再將2壓下 |
|
|
19. 接頭出線方式如左圖 |
|
|
20. 也可將接頭如左圖方式出線 |
|
|
21. 平時不用時.可將接頭藏於箭頭處 |
|
|
22. 藏起來後如左圖 |
|
|
23. 將後面內襯兩個扣扣拉開 |
|
|
24. 將多餘線材藏於內襯後 將內襯扣扣扣回 |
|
|
25. 完工 |
|
三.ARAI 3/4罩式 軟管式麥克風 |
|
|
|
一般車友都將接頭留在左側 |
|
|
1. 夾具使用不銹鋼材質鍍黑 |
|
|
2. 有橡膠套的是內側 有彎角的是外側 |
|
|
3. 先將左側內襯拆下 方式是先將箭頭處兩顆扣扣拉開 再將內襯1推出,2往上取出 |
|
|
|
|
|
4. 將夾具夾在安全帽邊緣
ARAI邊緣比較厚 可以先將夾具撐開些 |
|
|
5. 將軟管式麥克風放入夾具內 箭頭處一定要卡進夾具內

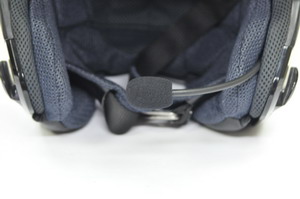

調整夾具位置 確定麥克風可以正對嘴巴 |
|
|

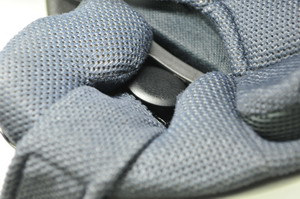

6. 將喇叭(長的那端)黏貼右側耳窩處 |
|
|
7. 將喇叭(短的那端)黏貼左側耳窩處 |
|
|

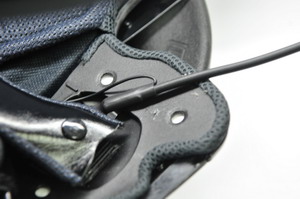

8. 將魔鬼氈母面黏貼在線材上 |
|
|
9. 將魔鬼氈對折互黏 |
|
|
10. 將魔鬼氈勾面黏貼於左圖的位置上 |
|
|
|
|
|

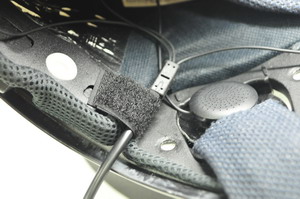

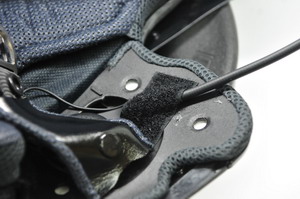

11. 將對折互黏的地方與魔鬼氈勾面對黏 |
|
|
12. 將後面內襯兩個扣扣拉開 |
|
|
13. 將多餘線材藏於內襯後 將內襯扣扣扣回 |
|
|
14. 接頭出線方式如左圖 |
|
|
|
|
|
|
|
|
|
|
|

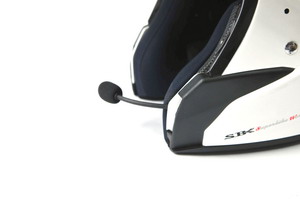

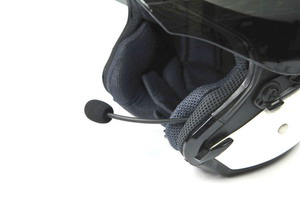

15. 完工 |
|
|
一般車友都將接頭留在左側 |
|
|

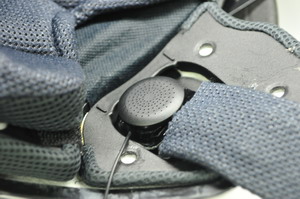

1. 將喇叭(長的那端)黏貼右側耳窩處 |
|
|
2. SHOEI 的帽帽可將喇叭塞進箭頭處. 保麗龍與棉布的中間 這樣從外觀就看不到喇叭 |
|
|

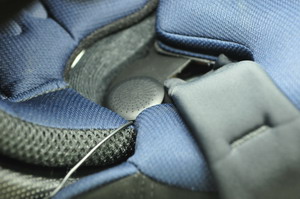

3. 將喇叭(短的那端)黏貼左側耳窩處 |
|
|

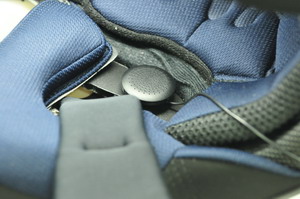

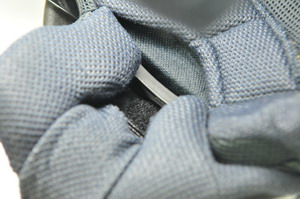

4.: 左側也可以將喇叭塞進箭頭處. 保麗龍與棉布的中間 這樣從外觀就看不到喇叭 |
|
|
5. 將三個扣扣拉開
|
|
|
|
|
|

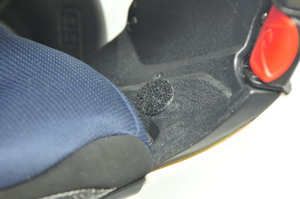

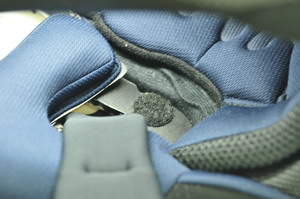

6. 將圓形小魔鬼氈黏在麥克風的位置 |
|
|
7. 將麥克風黏上.麥克風頭朝上 |
|
|
8. 將可樂帽前蓋掀到最高處
(全罩式跳過此步驟) |
|
|

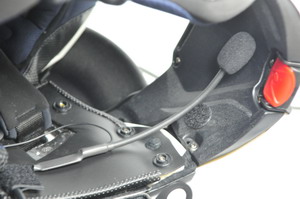

9. 將麥克風線固定好
(全罩式跳過此步驟) |
|
|
10. 前蓋上掀時 麥克風線要預留剛好. 太短會拉扯到.太長容易被卡筍勾到
(全罩式跳過此步驟)
|
|
|

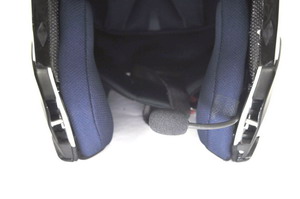

11. 前蓋蓋下時.麥克風位置如圖 |
|
|

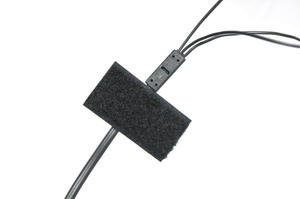

12. 將魔鬼氈母面黏貼在線材上 |
|
|
13. 將魔鬼氈對折互黏 |
|
|
14. 將後面內襯兩個扣扣拉開 |
|
|
|
|
|

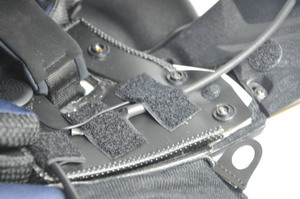

15. 將魔鬼氈勾面黏貼於紅色箭頭處 全罩式安裝位置會在藍色箭頭處
|
|
|

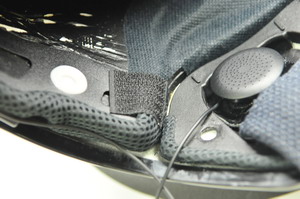

16. 將對折互黏的地方與魔鬼氈勾面對黏 |
|
|
17. 將多餘線材藏於內襯後 將內襯扣扣扣回 |
|
|

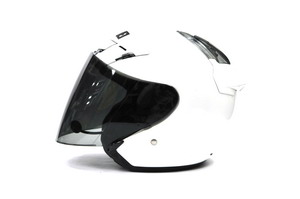

18. 完工 |
